摩擦式氣動離合器以其獨特的工作原理和構造，在工業自動化和機械設備中扮演著重要角色。本文將深入解析摩擦式氣動離合器的構造圖，并探討其在不同應用場景中的操作指南。

摩擦式氣動離合器的工作原理：

摩擦式氣動離合器的工作原理基于氣動系統，通過壓縮空氣推動活塞產生軸向移動。當電磁閥接通電源后，壓縮空氣通過導氣龍頭進入氣缸氣室，推動活塞移動，使摩擦片、中間盤與帶輪平面壓緊，實現結合狀態。隨著氣壓的逐步升高，工作機得以軟啟動，運轉更加平穩。當電磁閥關閉，氣壓消失，摩擦片依靠彈簧快速復位，實現徹底分離，從而保護電機免受頻繁啟停的損害。

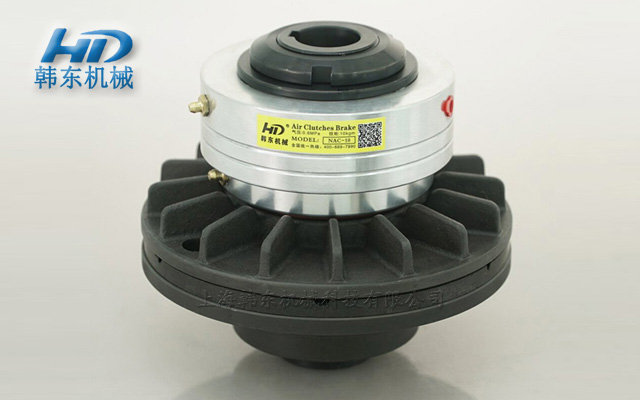

構造圖解析：

摩擦式氣動離合器主要由氣缸、活塞、摩擦片、中間盤、帶輪等部件組成。氣缸作為主體部分，內部設有活塞，活塞通過軸向移動來控制摩擦片的壓緊與釋放。摩擦片與中間盤緊密配合，通過帶輪與動力軸相連，實現扭矩的傳遞。構造簡單，易于維修，是摩擦式氣動離合器的一大優勢。

應用指南：

1. 安裝注意事項： 確保動力軸與傳動軸及軸方向的水平度，保持摩擦片和鼓之間1.82.4mm的間隙，使用適當量的空氣壓力，并確保供應空氣的管道內徑盡可能大，以減少壓力損失。

2. 操作流程： 接通電磁閥電源，壓縮空氣進入氣缸，推動活塞移動，使摩擦片與帶輪壓緊，實現扭矩傳遞。關閉電磁閥，氣壓消失，摩擦片快速復位，實現分離。

3. 維護要點： 定期檢查摩擦片的厚度，防止因摩擦片磨損導致的打滑或火災風險。同時，檢查軸部分的同心狀態和空氣供給情況，確保設備正常運行。

4. 節能高效： 摩擦式氣動離合器通過氣動系統實現軟啟動和平穩停止，減少電機的啟停次數，降低能耗，提高工作效率。

5. 安全操作： 在轉子部分使用警告標志，并安裝安全罩，以防止意外傷害。

通過上述解析，我們可以看到摩擦式氣動離合器以其結構簡單、操作方便、節能高效等優勢，在現代工業中得到了廣泛應用。正確理解和掌握其構造和應用指南，將有助于提高生產效率和設備安全性。
